2026-03-02
10
2024-08-29
美国、德克萨斯、休斯敦
LyondellBasell Industries
石油化工
火灾
2024年8月29日晚6时45分，位于得克萨斯州休斯顿的利安德巴塞尔工业公司（"利安德巴塞尔"）炼油厂一反应器意外释放易燃的蒸汽，引发厂区火灾。该设施由休斯顿炼油有限公司拥有并运营。事故造成1680万美元财产损失。

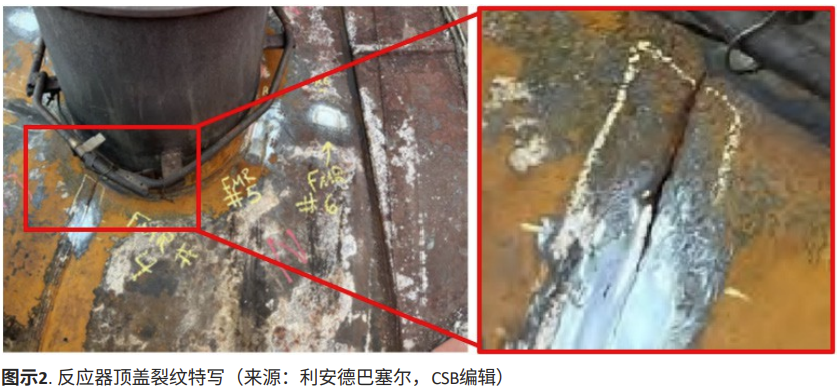

经过：事故发生时，员工发现流化催化裂化装置（FCCU）反应器顶部有火焰喷出（图示1）。 由于反应器运行温度达960华氏度（℉），超过多数释放碳氢化合物的自燃温度，反应器泄漏的易燃的蒸汽很可能因自燃引发火灾。操作工使用灭火器扑灭了火焰。利安德巴塞尔报告称此次事故中泄漏的易燃的蒸汽超过400磅。利安德巴塞尔调查确认，易燃的化学物质是通过反应器顶部（顶端）墙壁上一个8英寸的裂缝释放的（图示2）。此外，利安德巴塞尔还发现了其他反应堆壁上出现了裂纹，其深度可达壁厚的67%。这些裂纹是由一种称为腐蚀疲劳的损伤机制造成的。腐蚀疲劳是在腐蚀性环境下周期性应力作用的结果。 反应器顶部形成内部裂纹，该区域长期暴露于石油精炼中常见的含硫化学物质。这种硫化腐蚀伴随着超过200华氏度的温度波动，金属随温度变化膨胀收缩，对容器施加应力。 利安德巴塞尔公司发现自2011年以来该设备经历了超过50次温度循环。此外，2001年增设的反应器顶部平台支撑结构加剧了容器应力，加速了裂纹形成。导致8英寸裂纹的具体腐蚀疲劳类型为应力辅助的优先硫渗透。调查还发现，利安德巴塞尔未对反应器壁进行裂纹检测，因该厂机械完整性计划未将腐蚀疲劳列为潜在损伤机制。公司将此疏漏归因于遵循行业标准——该标准未将腐蚀疲劳认定为FCCU反应器的常见损伤机制。
死亡人数： 0人、受伤人数： 0人、 疏散人数： 0人
经济损失： 1680万
设备/设施故障
根据利安德巴塞尔公司的调查，美国化学安全委员会认定事故释放的可能原因是反应器顶部壁面出现一条贯穿壁体的8英寸腐蚀疲劳裂纹。在反应器顶部增设平台支撑结构加剧了温度变化期间容器承受的应力，从而导致事故发生。
设备完好性（机械完整性和质量保证 MIQA）
利安德巴塞尔的机械完整性计划未能将腐蚀疲劳识别为其催化裂化装置反应器的潜在损伤机制，此疏漏亦是事故诱因之一。
磨损/腐蚀
火灾(F)
反应器
正常运行
网站改版测试中，如有问题请及时反馈 ichemsafe@163.com，感谢支持！
